如何選擇光功率計探測器類型
2024/4/3 14:10:13??????點擊：
參考圖表

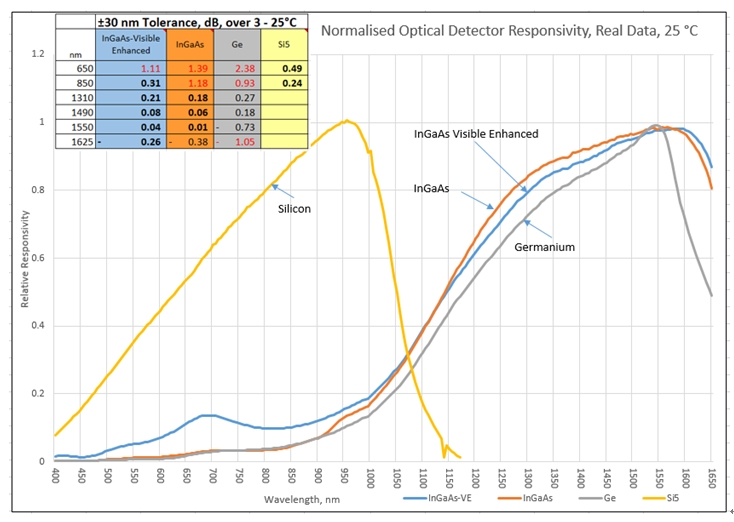

功率計響應波長依賴性

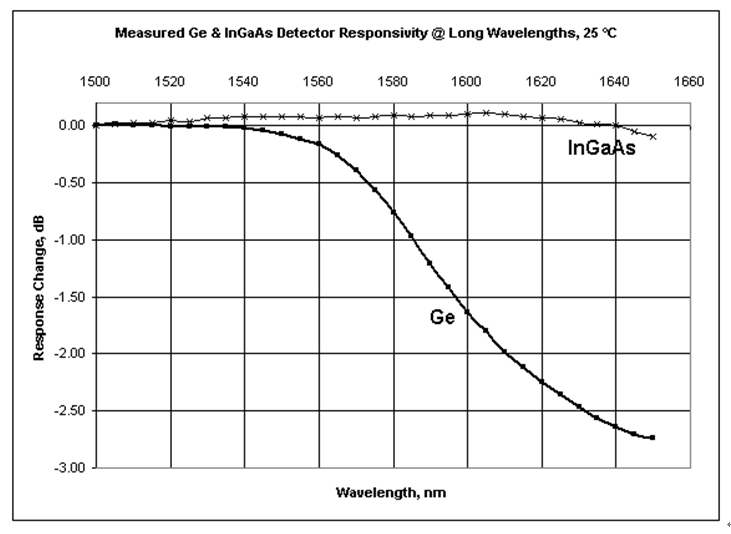

長波長響應度：Ge探頭對比InGaAs
?上圖顯示了帶有Ge和InGaAs探測器的功率計在波長變化超過1500 nm時的室溫響應。
?Ge測量?jī)x不適用于1550 nm以上的CWDM和DWDM系統，InGaAs測量?jī)x顯然是更好的選擇，因?yàn)樗浅７€(wěn)定。此圖使用真實的測量數據。

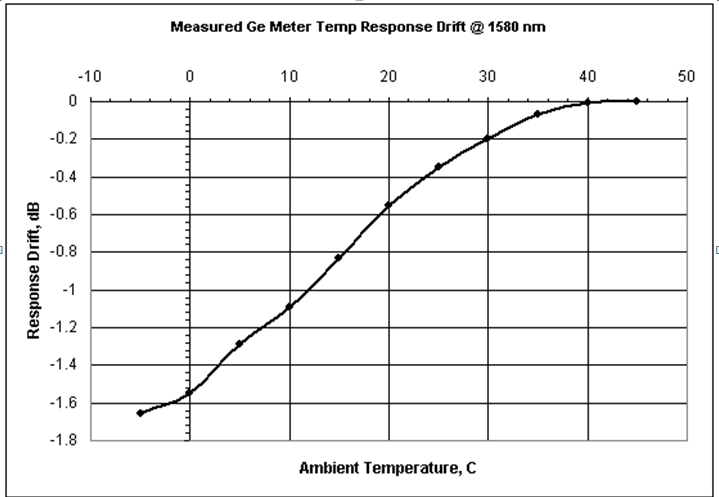

Ge探頭在1580nm時高溫情況下的響應漂移
?上圖顯示了帶有Ge探測器的功率計的1580 nm熱響應如何隨溫度變化。
?這種不穩定性使得Ge功率計基本上不適合在1550 nm以上的CWDM和DWDM系統上進行現場工作。
?1550 nm以下的熱穩定性要好得多，約為0.2 dB，但它永遠不如InGaAs。此圖使用真實的測量數據。
